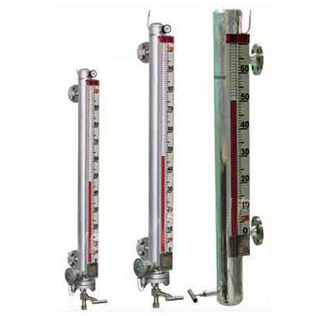

        磁翻板液位計
        您當前的位置： 網站首頁 >  產品展示
>
液位儀表
>
磁翻板液位計
>








        側裝式磁翻板液位計





1、基本型

根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的******磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

2、電遠傳

在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

3、上下限開關輸出

在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

系統構成及接線

1、上下限開關輸出

由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

2、電遠傳

由測量單元和變送單元兩部分組成。

3、本安防爆

a 帶本安防爆，上、下限開關輸出型

防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。(圖三)

b 帶本安防爆遠傳型

適合使用于∏類電氣設備(工廠用)、C級氣體，最高表面溫度組別T4(135℃)。(圖四)

c 使用注意事項

①變送器外殼設有外接地，用戶使用時必須可靠接地。

②安全柵的使用應遵守有關使用說明內容。

③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF。







				用戶自備法蘭













									安裝形式

									主體材質

									公稱直徑

									公稱壓力

									D

									D1

									D2

									n

									d

									f

									b





									側裝

									不銹鋼

									20

									4.0

									105

									75

									56

									4

									14

									2

									16





									ABS

									20

									10

									105

									75

									56

									4

									14

									2

									16





									頂裝

									不銹鋼

									200

									2.5

									360

									310

									274

									12

									26

									3

									32





									ABS

									200

									0.6

									320

									280

									274

									8

									8

									3

									32













				主要技術指標













									安裝形式內容

									側裝式

									頂裝式





									安裝間距

									(測量范圍)

									不銹鋼

									500～5000(mm)

									500-2500(mm)





									ABS、PP-R

									500～4000(mm)





									工作壓力

									0.6,1.6,2.5,4.0MPa

									0.6,1.6,2.5MPa





									介質密度

									＞0。6g/c

									＞0.76g/c





									法蘭連接

									不銹鋼

									法蘭20-40(DN20 PN1.0-4.0)

									(GB9119-88)



									法蘭200-25(DN200 PN1.6)

									(GB9119-88)





									ABS

									法蘭20-10(DN20 PN1.0)

									(GB9119-88)



									法蘭200-6(DN200 PN0.6)

									(GB9119-88)





									主體材料

									ICr18Ni9Ti、ABS、PP-R(工作壓力0.6MPa)





									介質溫度

									-40～100℃(ABS、PP-R：-40～80℃)





									環境溫度

									-40～+70℃





									示值誤差

									±100mm





									介質粘度

									≤1st(10-4/s)





									上、下限

									開關輸出

									1、控制靈敏度：10mm

									2、輸出接點容量：AC220V 2A

									3、接點壽命：5×104次

									4、防爆特征：iaIICT4本質安全型





									電遠傳、

									連續顯示

									1、精度：±1.5%

									2、輸出負載：750Ω

									3、輸出信號：0～10mA輸出，220V AC電源

									4～20mA輸出，24V DC二線制

									4、防爆特征：iaIICT4本質安全型












































          •

          •

          •
