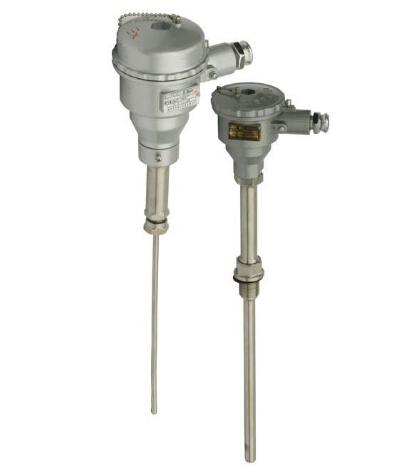

隔爆鉑電阻

工業用隔爆鉑電阻是一種溫度傳感器。在工業自控系統中應用極廣，通過溫度傳感器，可將控制對象的溫度參數變成電信號,傳遞給顯示、記錄和調節儀表,對系統實行檢測、調節和控制。在化工廠、生產現場常伴有各種易燃、易爆等化學氣體、蒸氣，如果使用普通的鉑電阻非常不安全，極易引起環境氣體爆炸。因此，在這些場合必須使用隔爆熱電偶作溫度傳感器，本廠生產的隔爆鉑電阻產品適用在d II BT4~d II CT6 溫度組別區間內具有爆炸性氣體危險的場所內. 本廠生產的隔爆熱電偶采用引進元件作感溫元件，其技術性能符合 ZBY301-85工業鉑電技術 條件和分度表。同時產品符合爆炸性環境用防爆電氣設備通用要求 GB3836.1-83 、 GB3836.2-83 標準。

◆主要技術指標

量程規格

型號	分度號	測溫范圍℃	精度等級	允許偏差△ t ℃
WZP WZP 2 WZPK WZPK 2	PT100	-200~500	A 級	±（0.15+0.002\|t\|）
WZP WZP 2 WZPK WZPK 2	PT100	-200~500	B 級	±（0.30+0.005\|t\|）

注：“ t ”為感溫元件實測溫度******值，雙支鉑電阻只供應 B 級

熱電阻允許通過電流

通過鉑電阻的測量電流******不超過 5mA 。

防爆類型和級組

防爆級組： d II BT4 或 d II CT4 ； d II BT6 或 d II CT6

外殼防護等級： IP54

原理結構

隔爆熱電阻和裝配式熱電阻的結構、原理基本相同，所區別的是，隔爆產品的接線盒（外殼

）在設計上采用防爆特殊的結構，接線盒用高強度鋁合金壓鑄而成，并具有足夠的內部空間、壁

厚和機械強度，橡膠密封圈的熱穩定性符合國家防爆標準。所以，當接線盒內部的爆炸性混合氣

體發生爆炸時，其內壓不會破壞接線盒，而由此產生的熱能不能向外擴散—傳爆。

由于產品采用上述防爆特殊結構，使產品完全符合使用在 d II BT4 至 d II CT6 防爆溫度

組別區間范圍內，只要用戶嚴格遵守產品使用規則，產品就能達到可靠的防爆效果。

電氣設備的類別、級別和溫度組別說明：

電氣設備分為二類： I 類——煤礦井下用電氣設備；

II 類——工廠用電氣設備

防爆等級

隔爆熱電阻的防爆等級呆板其適用于爆炸性氣體混合物******安全間隙分為 A 、 B 、 C 三級。

溫度組別

隔爆熱帶內阻的溫度組別按其外露部分最高表面溫度分為 T1~T6 六組。

隔爆熱電阻的種類和規格

類別	型號	分度號	溫度范圍℃	保護管材料	熱響應時間 t0.5s	公稱壓力 Mpa	結構 特征	規格		防爆等級
								總長 L （ mm ）	插深 l （ mm ）
鉑熱電阻	WZP-24SA	PT100	-200~500	1Cr18Ni9Ti 不銹鋼或0Cr18Ni 12M02Ti	≤ 90	10	隔爆接線盒固定螺紋安裝 M27*2 隔爆接線盒固定法蘭安裝	250 350 400 450 550 650 900 1150	100 200 250 300 400 500 750 1000	d IIBT4 d II BT6 或 d II CT4 d II CT6
	WZP2-24SA
	WZP-44SA					6.4
	WZP2-44SA
	WZP -64S WZP2			1Cr18Ni9Ti		30	錐形保護管 M33*2	250 350 450	100 200 300

隔爆鎧裝熱電阻的種類和規格

類別	型號	分度號	溫度范圍℃	保護管直徑D （mm）	熱響應時間 t0.5s	公稱壓力 Mpa	結構 特征	規格		防爆等級
								總長L （mm）	插深l （mm）
鉑熱電阻	WZPK-24 WZPK2-24	PT100	-200- 500	φ 6 或 φ 5	≤ 12 ≤ 8	10	隔爆接線盒固定螺紋安裝 M27*2	300 350 450 550 650 900 1150	150 200 300 400 500 750 1000	d IIBT4 d IIBT6 或 d IICT4 d IICT6
	WZPK-44 WZPK2-44					6.4	隔爆接線盒固定法蘭安裝
